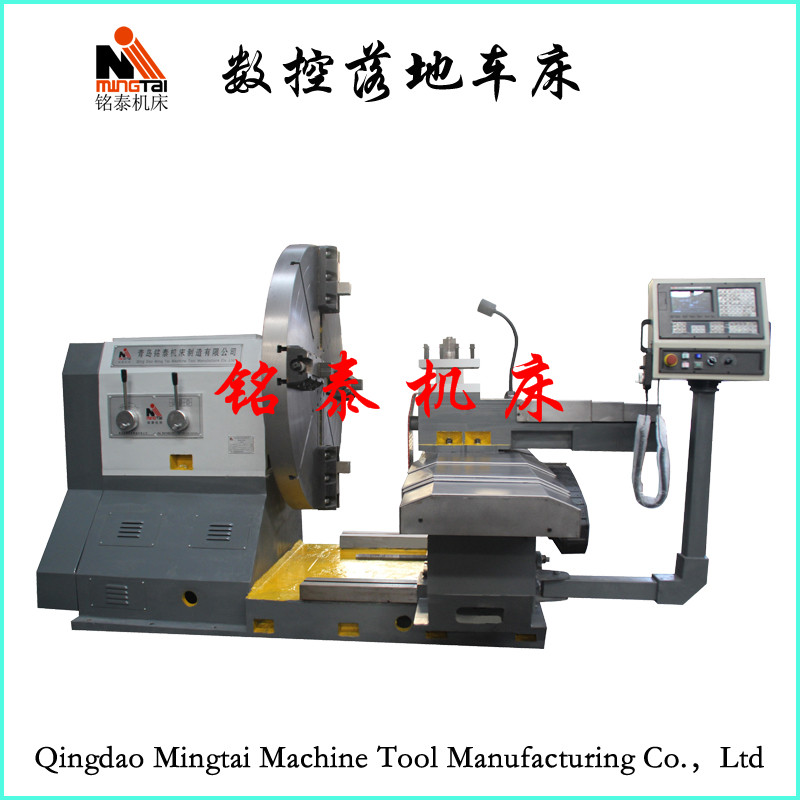

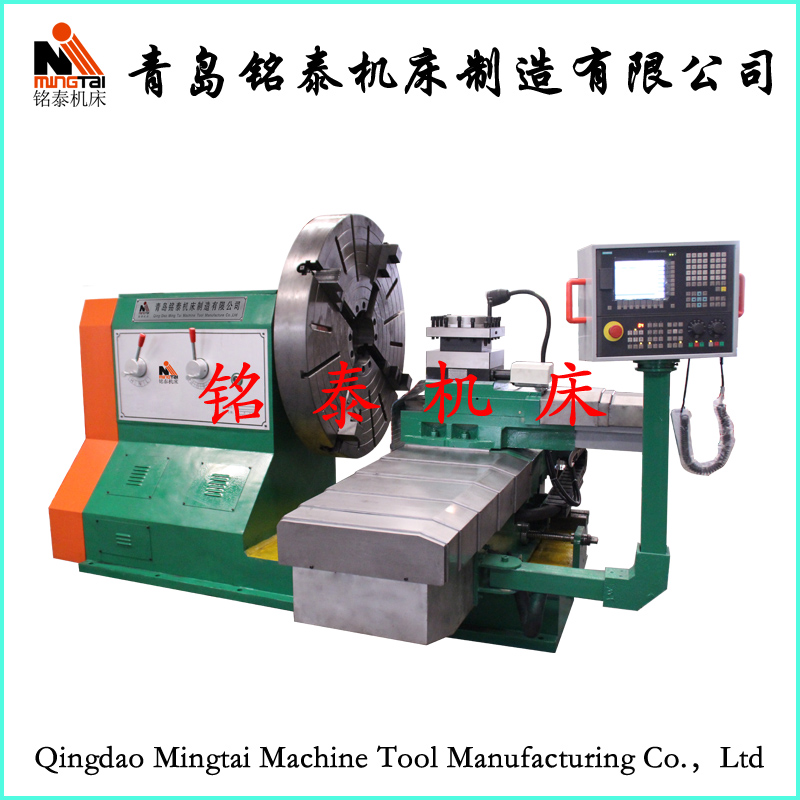

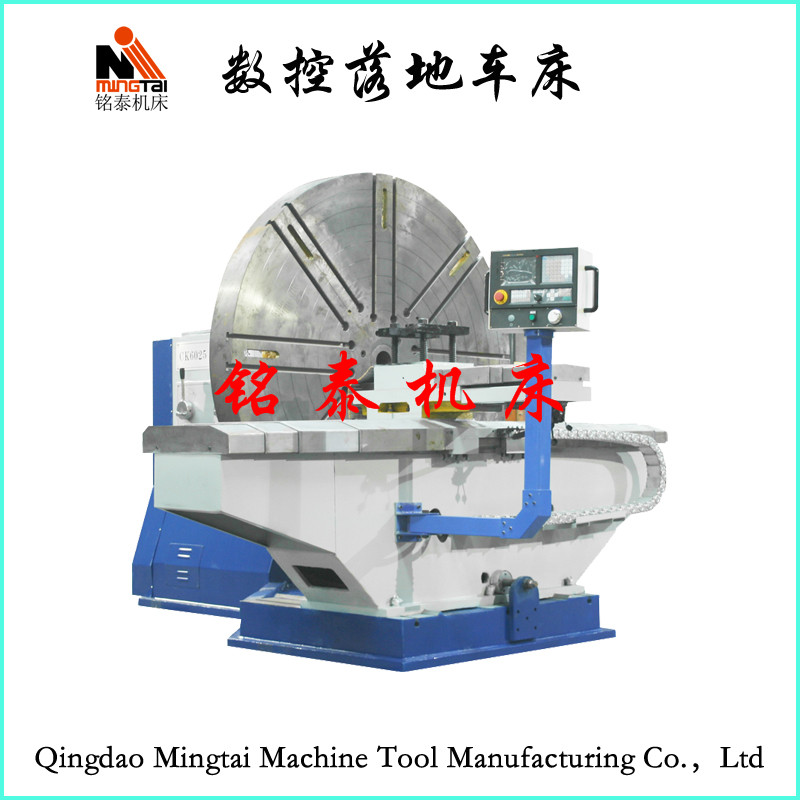

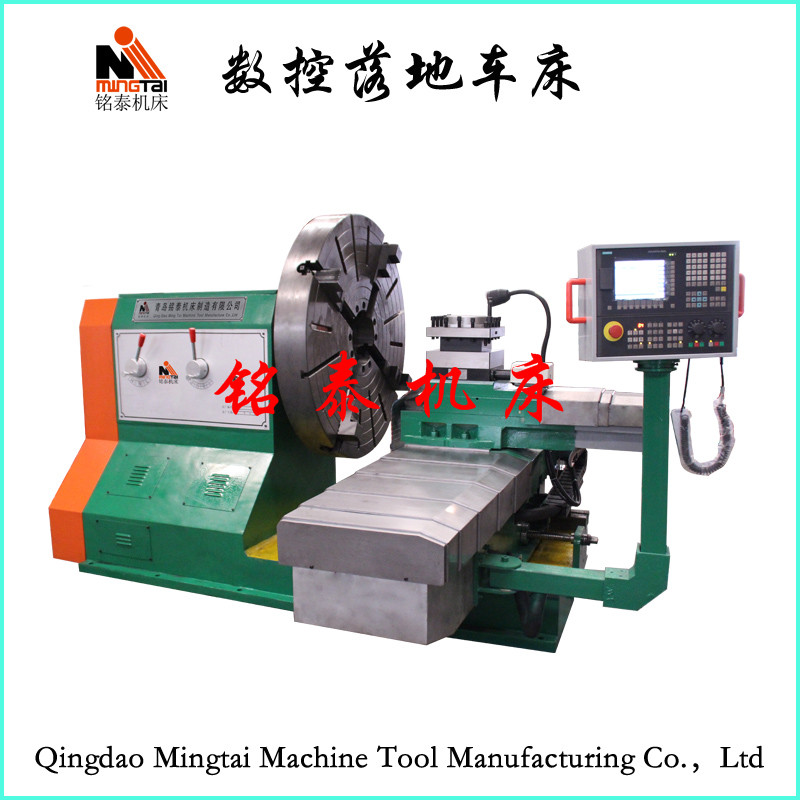

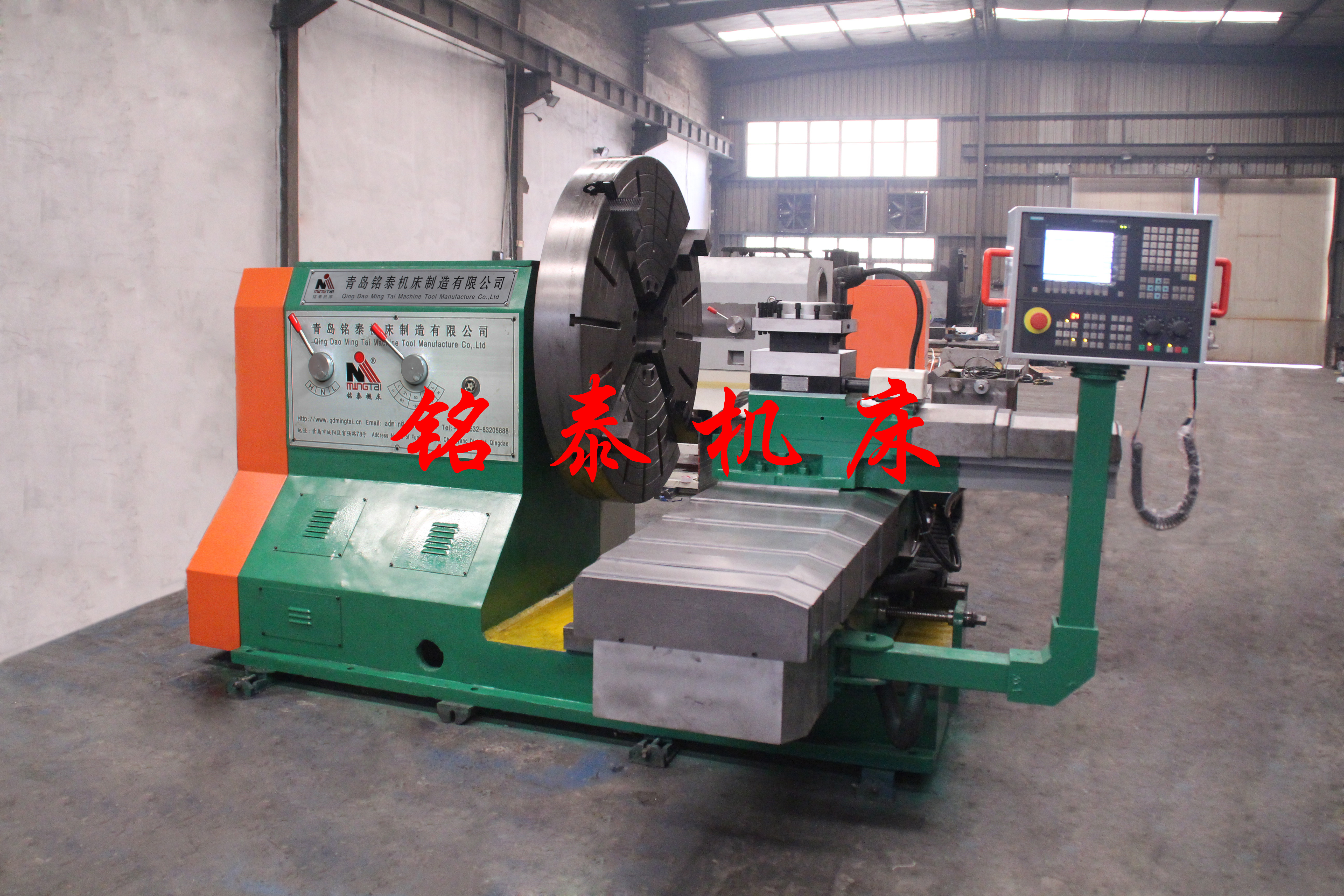

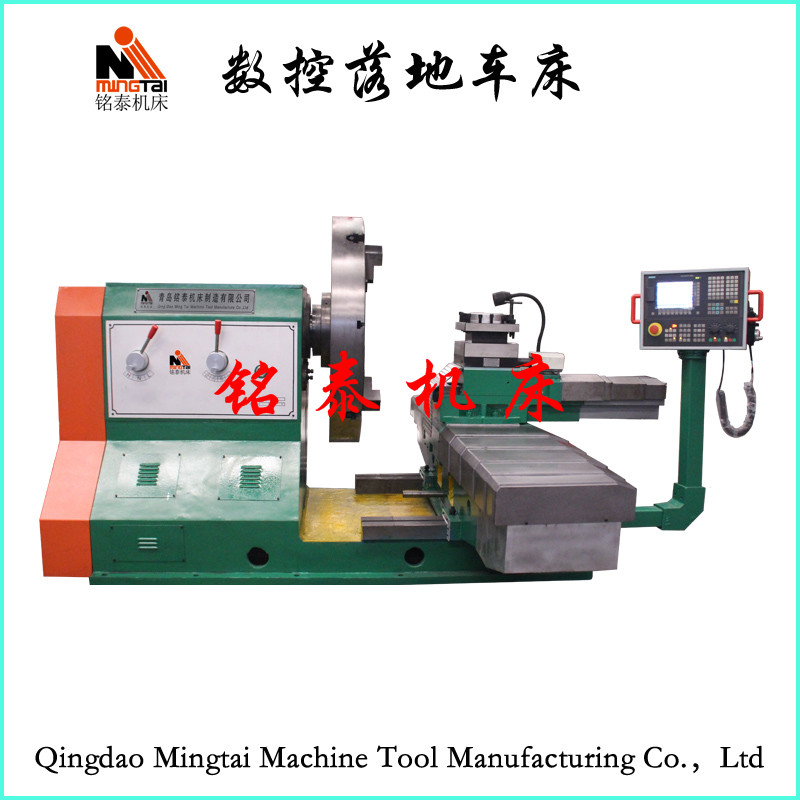

大型落地車床系列產品，主要承擔各種車削工作，能夠車削多種零件的端面、外圓、內孔、切槽等工藝。機床主軸采用三支承結構，具有很好的剛度；機床采用下排屑方式，排屑方便。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能。轉速、進給量和功率特性等設計合理，均能很好地滿足多種零件的粗精加工需要。
我公司設計研發的CW--系列落地車床，主軸箱重新設計和優化，利用三維建模和模擬運動后的主軸箱運轉更加穩定，換擋變速更加平順，檔位更加豐富，轉速范圍進一步擴大。
其次，自動走刀系統的集成。變頻器和伺服電機的使用促使了機床自動化水平的提高，同時進一步提高了機床精度，降低了故障率，提高了操作的安全性和便捷性。
本機床承載能力大、剛形強、外形美觀、操作方便能夠車削各種零件的內外圓柱面、端面、圓弧等成型表面，是加工各種輪胎磨具及大平面盤類、各種法蘭管件閥門、壓力容器、礦山機械、環類零件理想設備。
電 話：0532-83205888 傳 真：0532-83205777

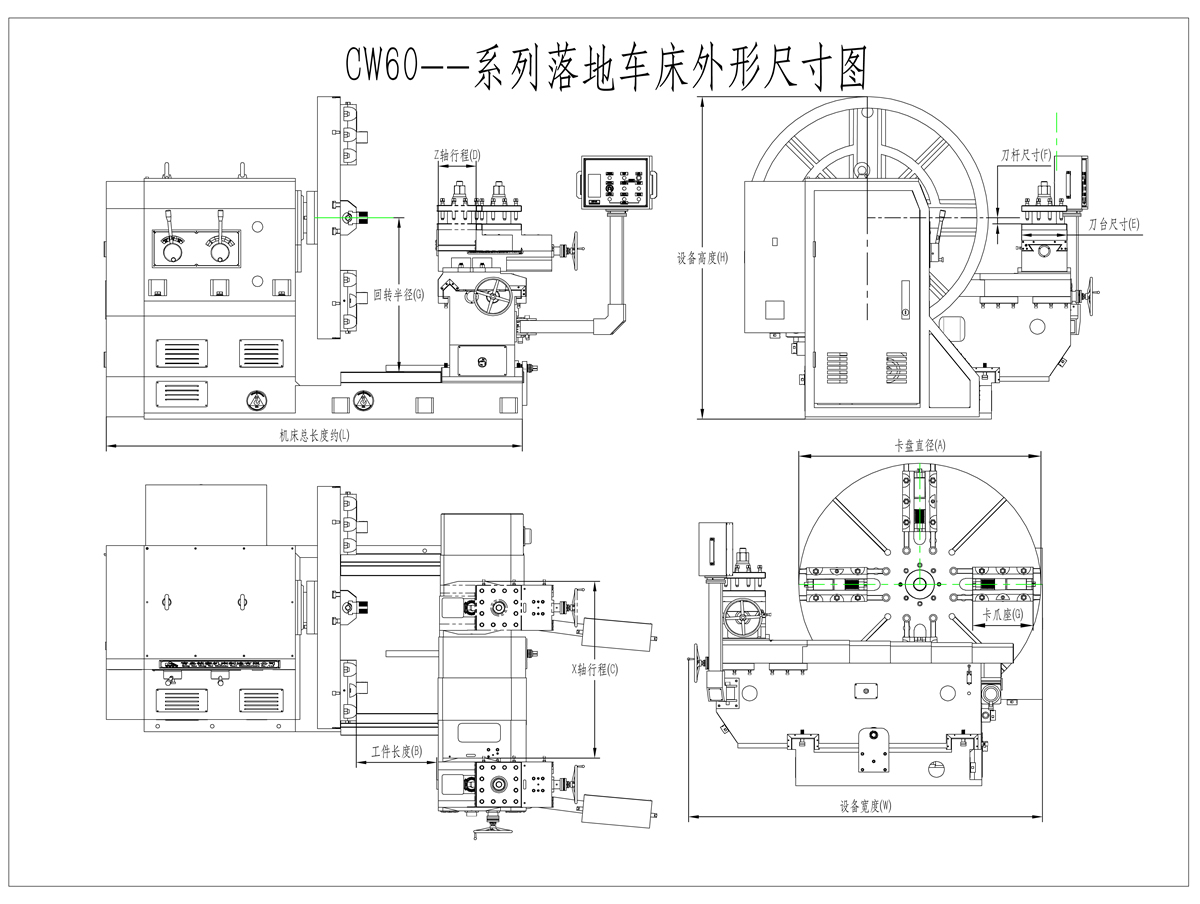

CW60--系列落地車床選型尺寸表
|
名稱/型號 |
單位/符號 |
CW6016 |
CW6018 |
CW6020 |
CW6025 |
CW6030 |
|
|
|
|
基本參數 |
|
|
|
|
生產品牌 |
|
銘泰機床 |
銘泰機床 |
銘泰機床 |
銘泰機床 |
銘泰機床 |
|
回轉直徑G*2 |
mm |
φ1600mm |
φ1800mm |
φ2000mm |
φ2500mm |
φ3000mm |
|
卡盤直徑A |
mm |
φ1250mm |
φ14000mm |
φ1600m |
φ2000mm |
φ2500mm |
|
卡爪座長度G |
mm |
400mm |
400mm |
500m |
500mm |
500mm |
|
工件長度B |
mm |
500mm |
500mm |
500mm |
750mm |
1000mm |
|
工件重量 |
T |
2T |
2T |
3T |
3T |
3T |
|
主軸直徑 |
mm |
190mm |
190mm |
190mm |
220mm |
260mm |
|
主軸級數 |
級 |
6級 |
6級 |
6級 |
3級 |
3級 |
|
主軸轉速 |
r/min |
14~108r/min |
14~108r/min |
13~86r/min |
4~106r/min |
4~106r/min |
|
X軸行程C |
mm |
800mm |
900mm |
1000mm |
1250mm |
1500mm |
|
Z軸行程D |
mm |
350mm |
350mm |
350mm |
350mm |
350mm |
|
X軸快速 |
mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
2500mm/min |
|
Z軸快速 |
mm/min |
2000mm/min |
2000mm/min |
2000mm/min |
2000mm/min |
2000mm/min |
|
刀臺尺寸E |
mm |
300*300mm |
300*300mm |
300*300mm |
300*300mm |
300*300mm |
|
刀桿尺寸F |
mm |
40*40mm |
40*40mm |
40*40mm |
0*40mm4 |
40*40mm |
|
進給級數 |
級 |
二十級 |
二十級 |
二十級 |
二十級 |
二十級 |
|
|
|
|
電機參數 |
|
|
|
|
主電機功率 |
KW |
11KW |
11KW |
15KW |
18.5KW |
22KW |
|
進給電機功率 |
KW |
2.3KW |
2.3KW |
2.3KW |
2.3KW |
2.3KW |
|
潤滑電機功率 |
KW |
0.37KW |
0.37KW |
0.37KW |
0.55KW |
0.55KW |
|
|
|
|
精度參數 |
|
|
|
|
機床圓柱度 |
mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
|
機床平面度 |
mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
0.03/300mm |
|
|
| |||||
|
機床粗糙度 |
Ra |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
Ra3.2 |
|
外形尺寸L*W*H |
mm |
約2800*1850*1800mm |
約2800*1950*1900mm |
約2800*2000*2000mm |
約3250*2650*2650mm |
約3500*3300*3200mm |
|
機床重量 |
T |
約6T |
約6.5T |
約8T |
約12.5T |
約15T |
CK6030
CK6020
CK6018
CK6016
