數控大型臥式車床

機床概述

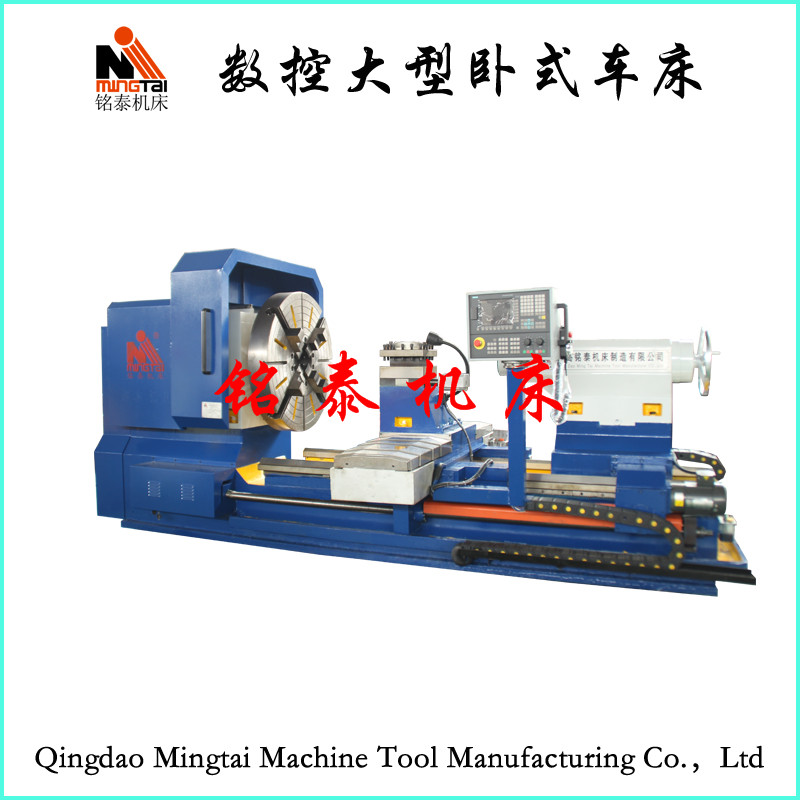

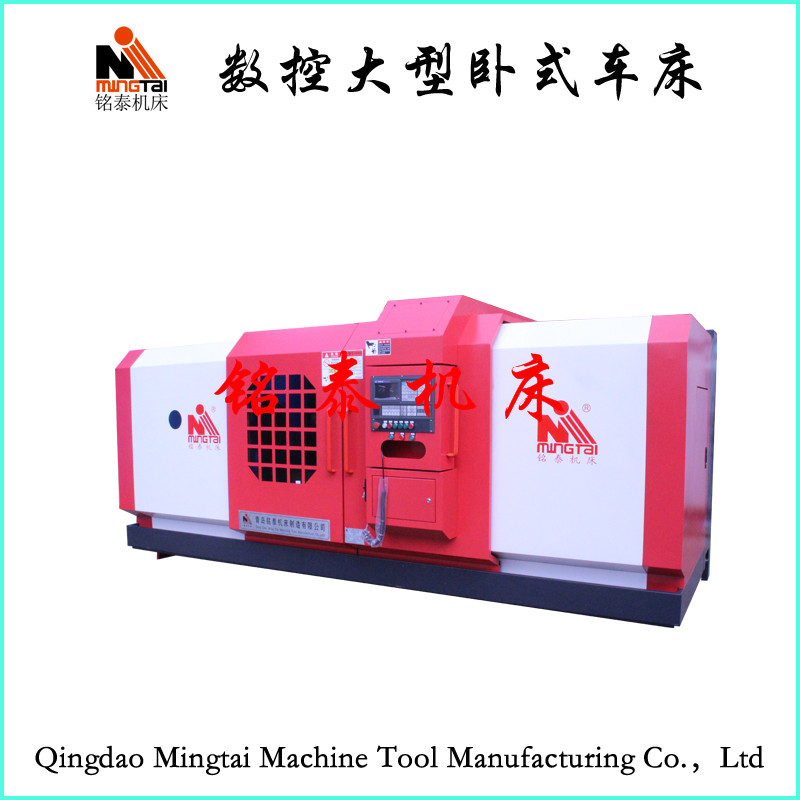

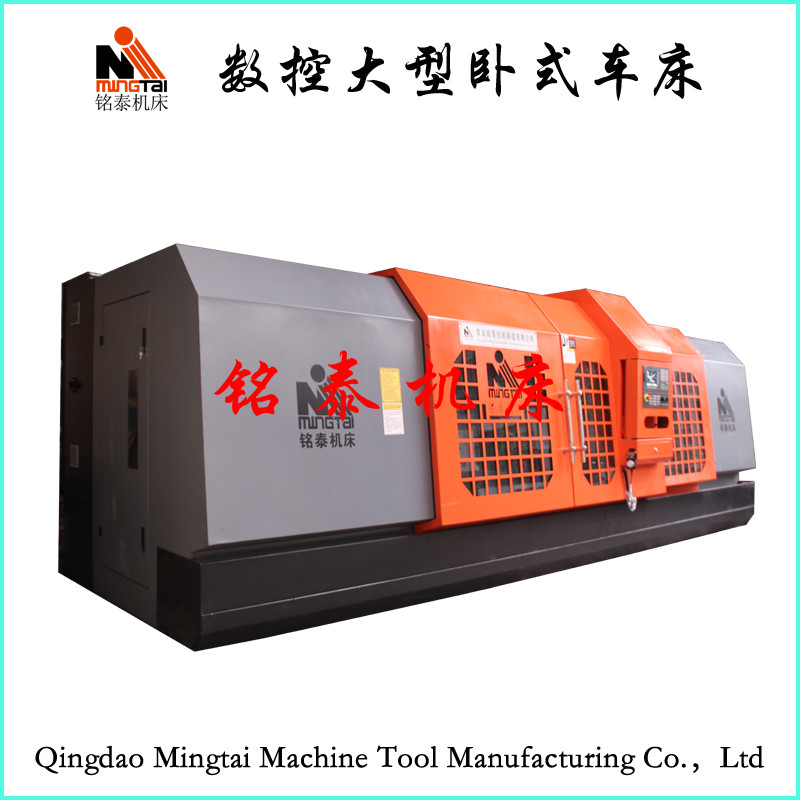

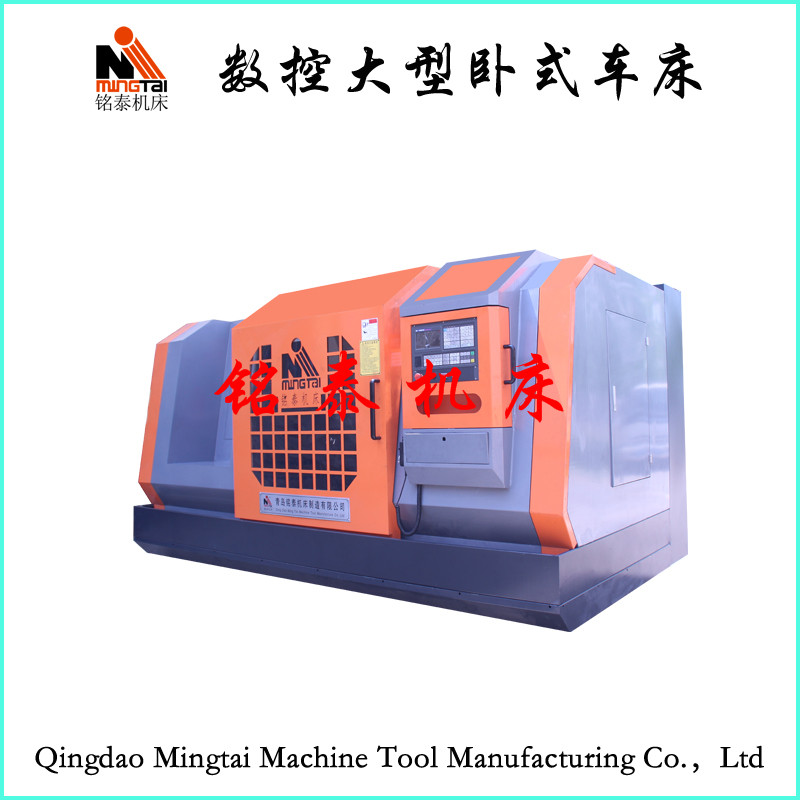

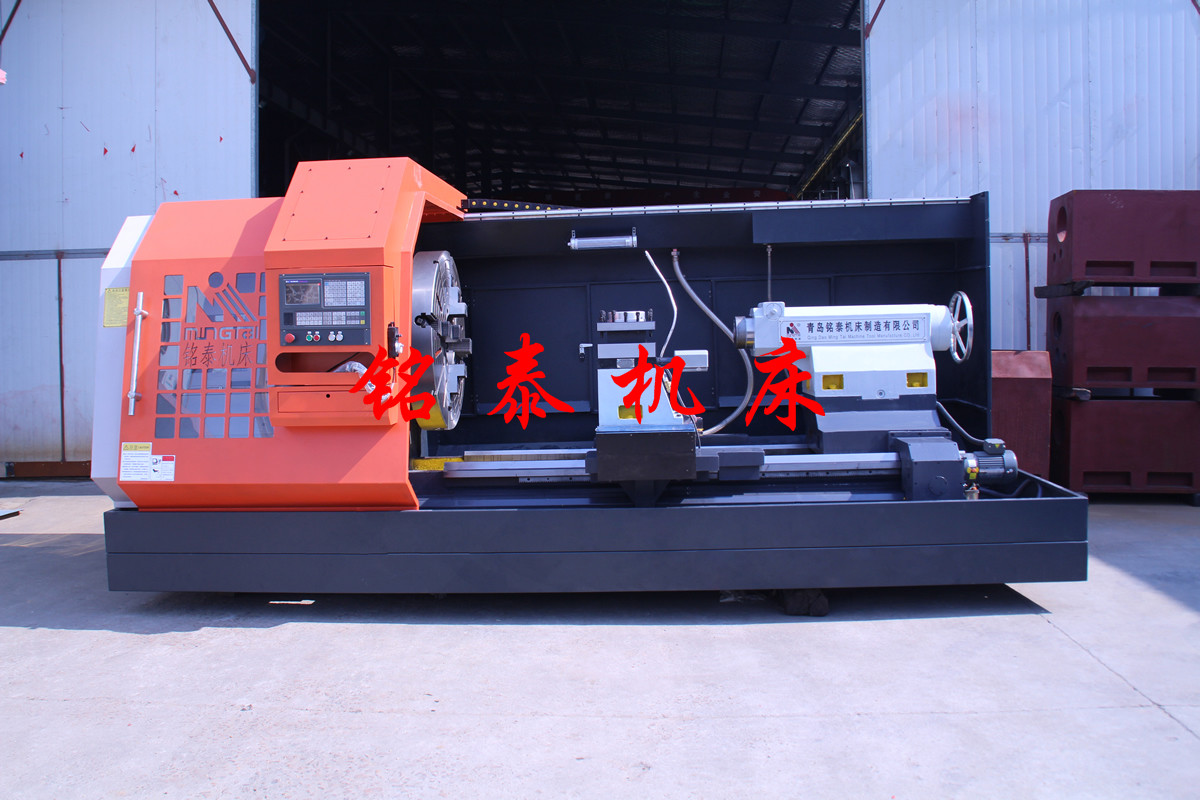

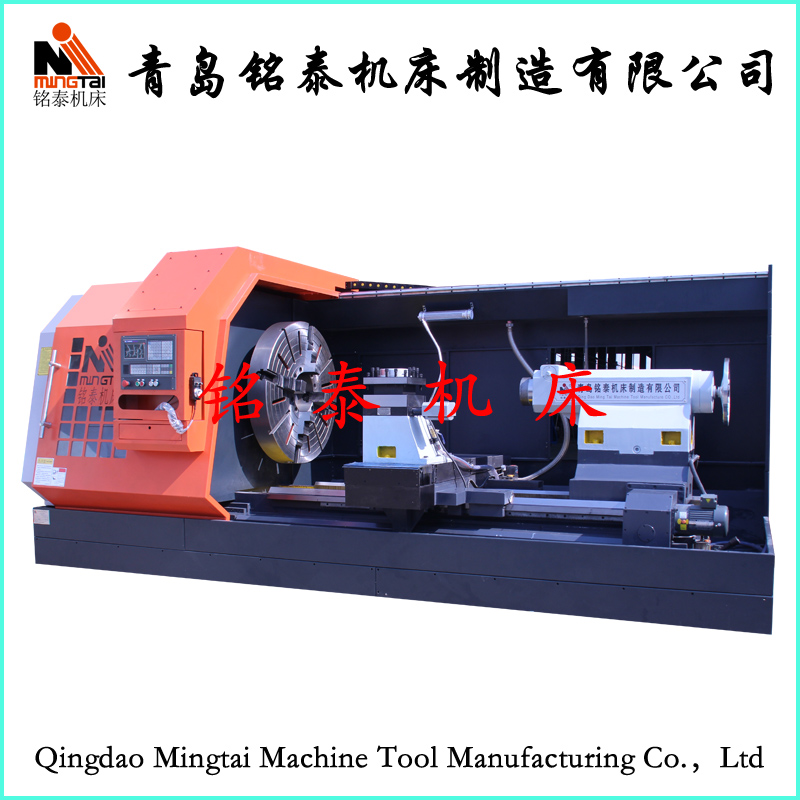

大型臥式車床系列產品，主要承擔各種車削工作，能夠車削多種零件的端面、外圓、內孔、切槽等工藝。機床主軸采用三支承結構，具有很好的剛度；機床采用下排屑方式，排屑方便。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能。轉速、進給量和功率特性等設計合理，均能很好地滿足多種零件的粗精加工需要。
   我公司設計研發的CW--系列大型臥式車床，主軸箱重新設計和優化，利用三維建模和模擬運動后的主軸箱運轉更加穩定，換擋變速更加平順，檔位更加豐富，轉速范圍進一步擴大。
   其次，自動走刀系統的集成。變頻器和伺服電機的使用促使了機床自動化水平的提高，同時進一步提高了機床精度，降低了故障率，提高了操作的安全性和便捷性。
   本機床承載能力大、剛形強、外形美觀、操作方便能夠車削各種零件的內外圓柱面、端面、圓弧等成型表面，是加工各種輪胎磨具及大平面盤類、各種法蘭管件閥門、壓力容器、礦山機械、環類零件理想設備。

電話：0532-83205888 傳真：0532-83205777

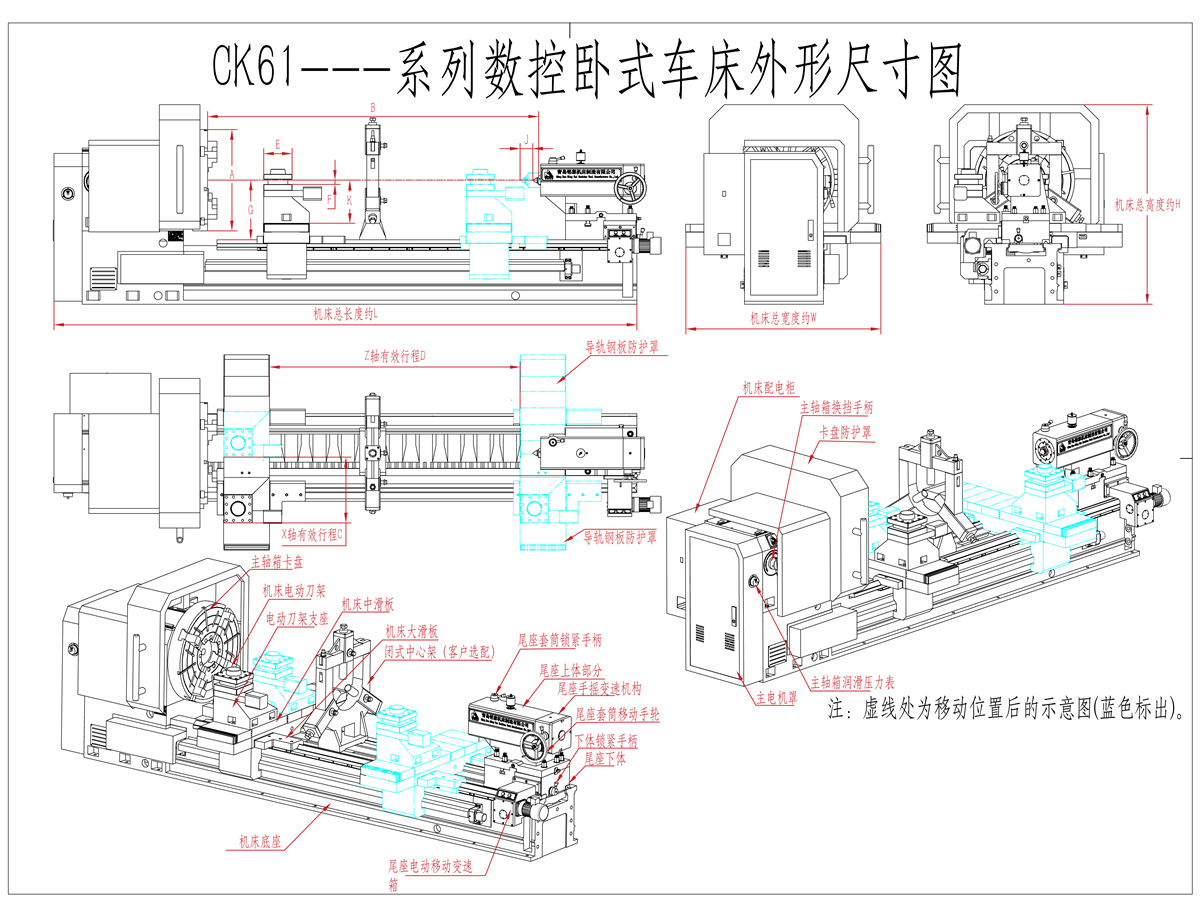

外型尺寸

CK61---系列數控臥式車床選型尺寸表

名稱/型號	單位/符號	CK61160	CK61200	CK61250	CK61300	CK61250
			基本參數
生產品牌		銘泰機床	銘泰機床	銘泰機床	銘泰機床	銘泰機床
床身回轉直徑G*2	mm	φ800mm	φ1250mm	φ1600mm	φ2000mm	φ2500mm
刀架回轉直徑K*2	mm	φ400mm	φ850mm	φ1250mm	φ1600mm	φ2000mm
床身導軌寬度	mm	600mm	755mm	1100mm	1000mm	1250mm
卡盤直徑A	mm	φ630mm四爪單動	φ800mm四爪單動	φ1250四爪單動	φ1600mm四爪單動	φ2000mm四爪單動
卡爪座長度H	mm	標準內嵌卡爪	標準內嵌卡爪	標準內嵌卡爪	400mm	500mm
工件長度B	mm	可根據客戶需求定做	可根據客戶需求定做	可根據客戶需求定做	可根據客戶需求定做	可根據客戶需求定做
工件重量(承重)	T	2T	5T	10T	12T	15T
主軸直徑	mm	φ190mm	φ190mm	φ220mm	φ220mm	φ260mm
主軸級數	級	3級	3級	3級	3級	3級
主軸轉速	r/min	10~300r/min	5~134r/min	5~106r/min	5~106r/min	3~87r/min
主軸頂尖規格		莫氏6號	莫氏6號	公制80 1:7	公制100 1:7	公制100 1:7
X軸行程C	mm	400mm	600mm	800mm	1000mm	1250mm
Z軸行程D	mm	可根據客戶需求定做	可根據客戶需求定做	可根據客戶需求定做	可根據客戶需求定做	可根據客戶需求定做
X軸快速	mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min
Z軸快速	mm/min	2500mm/min	2500mm/min	2500mm/min		2500mm/min
電動刀臺尺寸E	mm	240*240mm	3/300mm0	280*280mm	500mm/min2	300*300mm
電動刀臺尺寸E	mm	240*240mm	280*280mm	280*280mm	300*300mm	300*300mm
刀桿尺寸F	mm	40*40mm	40*40mm	40*40mm		40*40mm
尾座主軸直徑		φ150mm		φ240mm	0*40mm4	φ320mm
尾座主軸直徑	mm	φ150mm	φ180mm	φ240mm	φ240mm	φ320mm
尾座套筒行程	mm	300mm	300mm	300mm	300mm	300mm
尾座移動方式	手動	電動	電動	電動	電動	電動
尾座頂尖規格		莫氏6號	莫氏6號	公制80 1:7	公制80 1:7	公制100 1:7
			電機參數
主電機功率(變頻)	KW	11KW(按加工長度1500mm)	15KW(按加工長度1500mm)	18.5KW(按加工長度1500mm)	22KW(按加工長度1500mm)	30KW(按加工長度1500mm)
進給電機功率(伺服)	KW	X軸:1.5KW Z軸:1.5KW	X軸:1.5KW Z軸:2.3KW	X軸:2.3KW Z軸:2.3KW	X軸:2.3KW Z軸:5.5KW	X軸:2.3KW Z軸:5.5KW
潤滑電機功率	KW	0.37KW	0.37KW	0.55KW	0.55KW	0.55KW
			精度參數
機床圓柱度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
機床平面度	mm	0.03/300mm	0.	0.03/300mm	0.03/300mm	0.03/300mm
機床粗糙度	Ra	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2
外形尺寸LWH	mm	約390015001250mm	約425019501970mm	約450022002200mm	約450027502650mm	約480033003200mm
機床重量	T	約6T	約8.5T	約12T	約14.5T	約17.5T
